Texas Instruments BQ25792開關模式降壓-升壓充電器

Texas Instruments BQ25792開關模式降壓-升壓充電器是完全集成的開關模式降壓-升壓充電器，適用于 1 節至 4 節鋰離子電池和鋰聚合物電池。為了實現緊湊的設計和最少的組件數量，該充電器集成了 4 個開關 MOSFET（Q1、Q2、Q3、Q4）、輸入和充電電流檢測電路、電池 FET （BATFET）以及降壓-升壓轉換器的所有環路補償。它提供高功率密度和設計靈活性，可在 USB Type-C? 和 USB-PD 應用（如智能手機、平板電腦和其他便攜式設備）的整個輸入電壓范圍內為電池充電。

充電器支持窄 VDC （NVDC）電源路徑管理，其中系統調節電壓略高于電池電壓，但不會低于最小系統電壓。即使電池完全放電或取出，系統也能繼續運行。當負載功率超過輸入電源額定值時，電池進入補充模式，防止輸入電源過載和系統崩潰。

這些器件從各種輸入源為電池充電，包括傳統 USB 適配器、高壓 USB-PD 適配器和傳統桶形適配器。充電器可根據輸入電壓和電池電壓在降壓、升壓或降壓-升壓配置之間無縫轉換，無需主機控制。可選的雙輸入源選擇器管理來自兩個不同輸入源的功率。主機通過 I 控制輸入源選擇2C 通過對第一個可用輸入源進行優先級排序。

BQ25792開關模式降壓-升壓充電器為電池充電和系統操作提供各種安全功能，包括電池溫度負熱敏電阻（NTC）監控、涓流充電、預充電和快速充電定時器，以及電池和充電器電源輸入引腳上的過壓/過流保護。當芯片溫度超過可編程閾值時，熱調節會降低充電電流。設備的 STAT 輸出報告充電狀態和任何故障情況。當發生故障時，INT 引腳會立即通知主機。

這些器件還提供一個 16 位模數轉換器（ADC），用于監控充電電流和輸入/電池/系統電壓、TS 引腳電壓和芯片溫度。這些器件采用 WCSP 2.9mm x 3.3mm 56 引腳封裝。

特征

用于 1-4 節電池的高效同步開關模式降壓-升壓充電器
- 750kHz 和 1.5MHz 可編程開關頻率
- 效率針對 2s 電池充電進行了優化，9V 輸入時效率為 96.5%，3A ICHG 時 15V 輸入效率為 94.5%
- 充電電流高達 5A，分辨率為 10mA
支持廣泛的輸入源
- 3.6V至24V寬輸入工作電壓范圍，絕對最大額定值為30V
- 最大功率跟蹤，VINDPM高達22V，IINDPM高達3.3A
- 檢測 USB BC1.2、SDP、CDP、DCP、HVDCP 和非標準適配器
用于源選擇的雙輸入電源多路復用器控制器
高級集成
- 四個開關MOSFET和BATFET
- 輸入電流和充電電流檢測
窄 VDC （NVDC）電源路徑管理
從電池 USB 端口供電（USB OTG）
- 2.8V 至 22V OTG 輸出電壓，分辨率為 10mV，支持 USB-PD PPS
- OTG輸出電流調節高達3.32A，分辨率為40mA
靈活自主和我2C 模式可實現最佳系統性能
集成 16 位 ADC，用于電壓、電流和溫度監控器
低電池靜態電流
- 僅電池供電時典型值為 21μA
- 充電器關斷模式下的典型值為 600nA
高精度
- ±0.5% 充電電壓調節，用于 2s 電池
- ±5% 充電電流調節
- ±5% 輸入電流調節
安全
- 熱調節和熱關斷
- 輸入/電池過壓保護（OVP）和 OCP
- 轉換器 MOSFET OCP
- 充電安全定時器

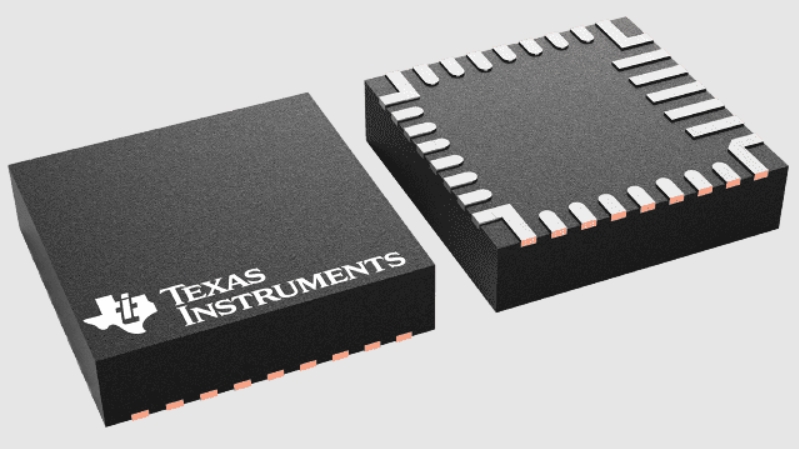

29 引腳 4mm × 4mm QFN 封裝
